مفهوم و فرآیند طراحی قالب‌های صنعتی
طراحی قالب فرآیندی هست که توش بر اساس نیازهای یه قطعه صنعتی، قالبی برای تولیدش ساخته می‌شه. این فرآیند شامل مراحل زیره:
بررسی نیازها و مشخصات قطعه
اول باید مشخصات دقیق قطعه، مثل اندازه، شکل و جنس مواد، بررسی بشه. این اطلاعات به طراح کمک می‌کنه تا قالبی مناسب برای تولید طراحی کنه.ایجاد طرح اولیه قالب

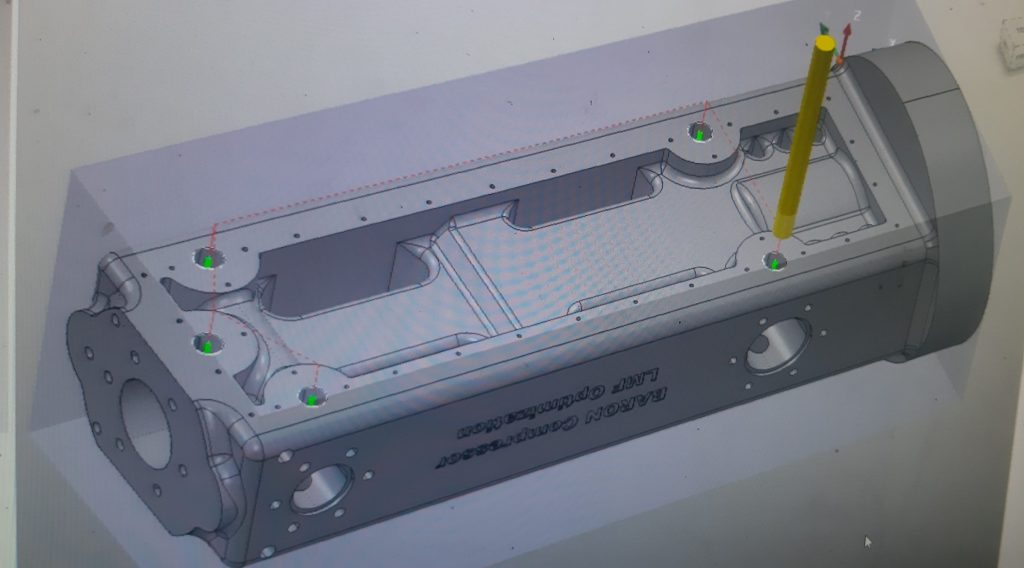

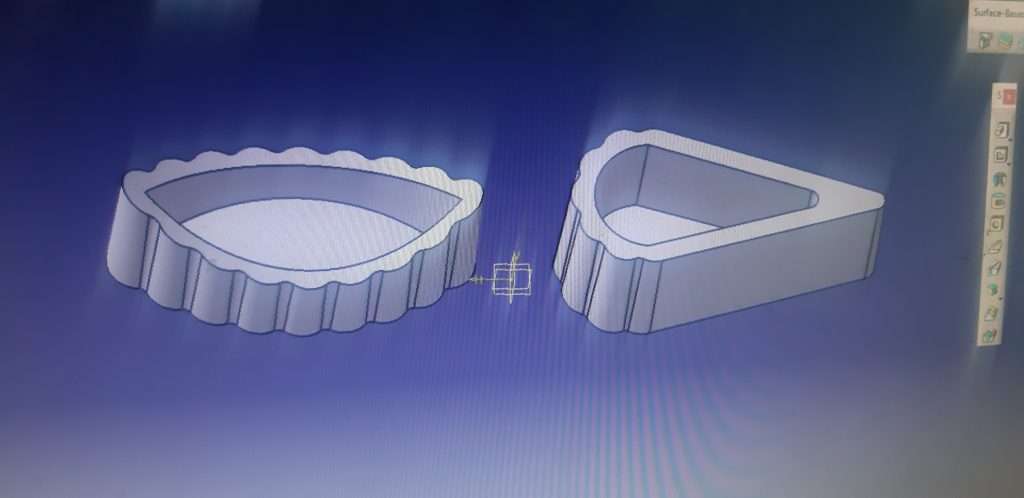

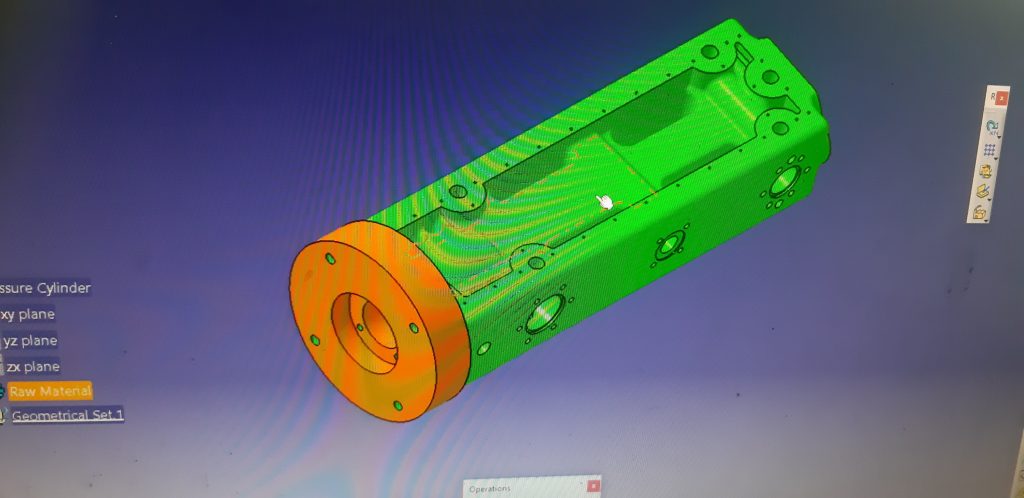

طراح با استفاده از نرم‌افزارهای پیشرفته مثل CATIA، یه مدل اولیه از قالب می‌سازه. CATIA یه ابزار قدرتمند برای طراحی سه‌بعدیه که به طراحا امکان می‌ده قالب‌های پیچیده رو با دقت بالا مدل‌سازی کنن. این مدل شامل بخش‌هایی مثل حفره‌ها (جایی که مواد ریخته می‌شن)، سیستم خنک‌کننده و مکانیزم خروج قطعه‌ست.
شبیه‌سازی قالب چیست؟
شبیه‌سازی یعنی پیش‌بینی رفتار مواد و فرآیند تولید داخل قالب قبل از ساختش. این کار به طراحا کمک می‌کنه تا مشکلات رو زودتر ببینن و برطرف کنن. شبیه‌سازی شامل موارد زیره:
جریان مواد: نشون می‌ده مواد (مثل پلاستیک یا فلز مذاب) چطور داخل قالب حرکت می‌کنن و حفره‌ها رو پر می‌کنن.
خنک‌سازی: بررسی می‌کنه که حرارت چطور از قطعه خارج می‌شه و سیستم خنک‌کننده چطور بهینه بشه.
انقباض و تابیدگی: پیش‌بینی می‌کنه که قطعه بعد از خنک شدن چطور تغییر شکل می‌ده و چطور می‌شه این تغییرات رو جبران کرد.
برای شبیه‌سازی‌های پیشرفته، از نرم‌افزارهای تخصصی مثل Moldflow استفاده می‌شه. Moldflow به‌طور خاص برای شبیه‌سازی فرآیند تزریق پلاستیک طراحی شده و به مهندسا کمک می‌کنه تا رفتار مواد پلاستیکی رو تو مراحل مختلف تولید، از جمله جریان، خنک‌سازی و انقباض، پیش‌بینی کنن. این نرم‌افزار با ارائه تحلیل‌های دقیق، به بهینه‌سازی طراحی قالب و کم کردن عیوب کمک می‌کنه.
نقش CATIA و Moldflow در طراحی و شبیه‌سازی قالب‌ها
CATIA: این نرم‌افزار برای طراحی سه‌بعدی قالب‌ها و تحلیل‌های مهندسی استفاده می‌شه. با CATIA، طراحا می‌تونن مدل‌های دقیقی از قالب‌ها بسازن و اونا رو از نظر استحکام و عملکرد بررسی کنن. همچنین، CATIA امکان همکاری با بقیه ابزارهای مهندسی رو فراهم می‌کنه که به هماهنگی بهتر تو پروژه‌های پیچیده کمک می‌کنه.
Moldflow: این نرم‌افزار برای شبیه‌سازی فرآیند تزریق پلاستیک به کار می‌ره و به طراحا اجازه می‌ده تا رفتار مواد رو تو قالب پیش‌بینی کنن. با استفاده از Moldflow، می‌شه پارامترهای مهمی مثل دما، فشار و زمان تزریق رو بهینه کرد تا قطعاتی با کیفیت بالا و بدون عیب تولید بشن.
ترکیب CATIA و Moldflow به طراحا و مهندسا امکان می‌ده تا قالب‌هایی با دقت بالا و کارایی بهینه طراحی کنن. مدل‌های طراحی‌شده تو CATIA می‌تونن به Moldflow وارد بشن تا شبیه‌سازی‌های دقیق‌تری انجام بشه و مشکلات احتمالی قبل از تولید واقعی پیدا و رفع بشن.
چرا طراحی و شبیه‌سازی مهم‌اند؟
کاهش هزینه‌ها:
با پیدا کردن مشکلات قبل از ساخت، از هزینه‌های اضافی جلوگیری می‌شه.
افزایش کیفیت:
قالب‌های بهینه‌شده قطعات دقیق‌تری تولید می‌کنن.
صرفه‌جویی در زمان:
طراحی بهتر باعث می‌شه تولید سریع‌تر انجام بشه.
